案件概要
朝日村役場 建設環境課 発注工事
令和2年度 社会資本整備総合交付金(防災・安全)松ノ木橋橋梁修繕工事
工事箇所
(村)西洗馬幹１号線 東筑摩郡 朝日村 西洗馬
松ノ木橋 橋梁修繕工事（BIM/CIMの活用について）
橋梁修繕工事での朝日村の取組を紹介します。橋梁修繕工事では、建設当時の設計図書が残存していることが少なく、構造が不明確な橋が多いのが現状です。調査点検時には不可視部の構造を明らかにすることで、未然に事故を防止することにつながります。そのため、橋梁修繕工事で修繕記録を残す方法としてBIM/CIMを活用しました。
活用にあたっての目的は【後工程における解析・検討を主な目的とし、橋梁施設を利用する関係者間で共有を図ること】としました。今後、橋梁点検のたびに、修繕記録を共有でき、データの蓄積が可能です。
以上のことから、測量した3次元点群データに、属性情報(写真や部材名、使用材料といった施工記録)を付け加えた工事成果物の作成に至りました。

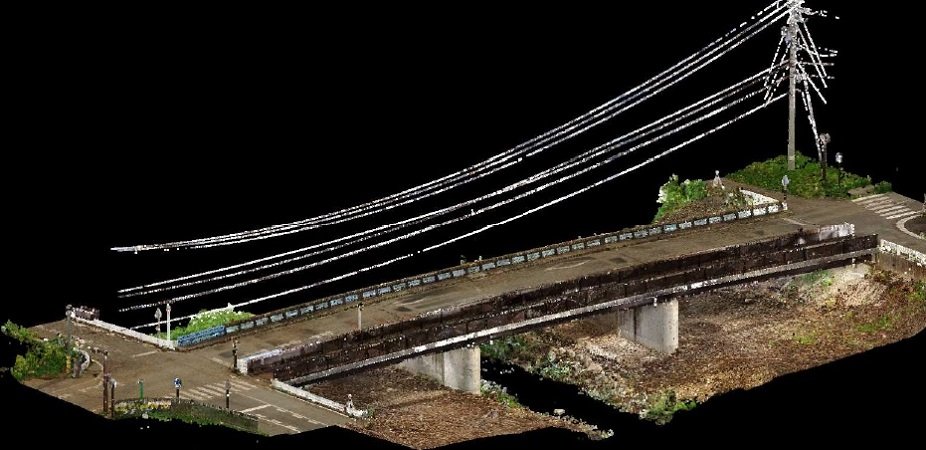

松ノ木橋3次元点群データ表示例

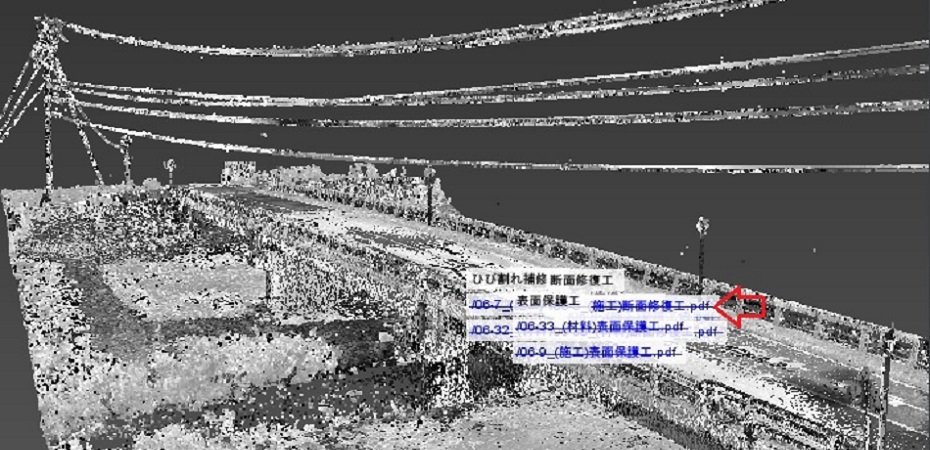

属性情報の蓄積例

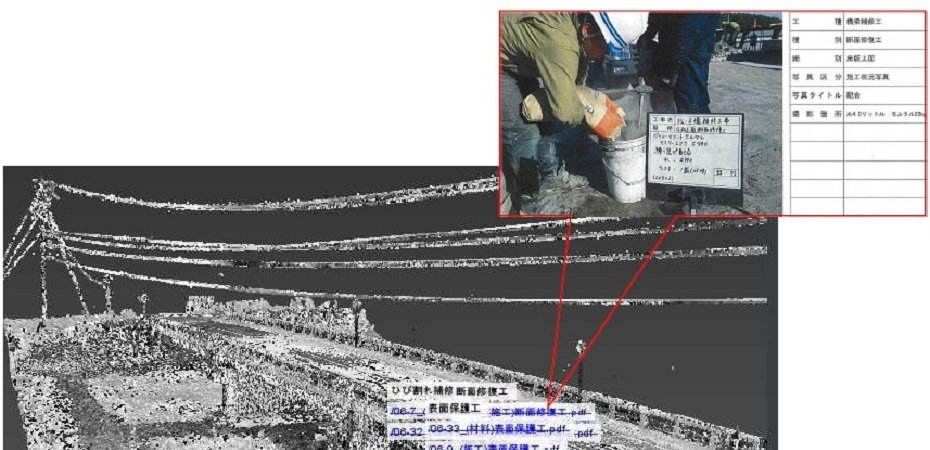

属性情報の表示例(施工状況)

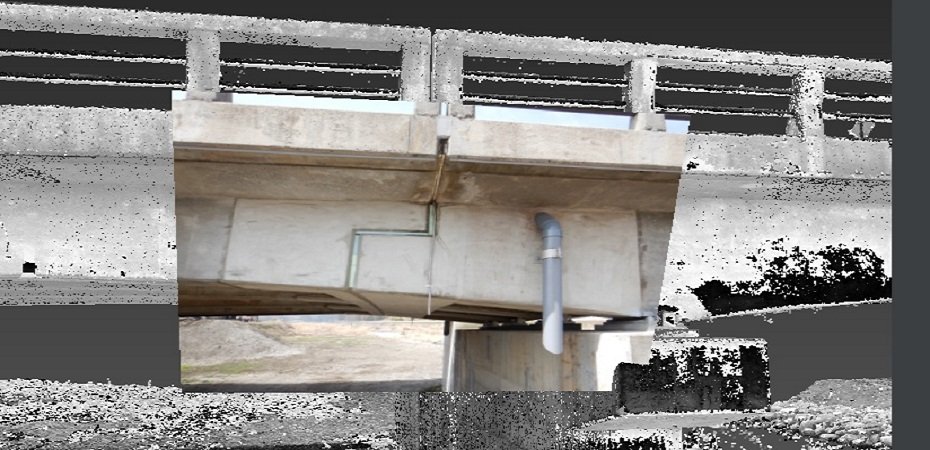

属性情報の表示例(写真)
写真データを表示することも可能で、以後の点検で画像診断によりひび割れを自動検出し、比較できます。
使用ソフトウェア:Arena4D Data Studio-J
